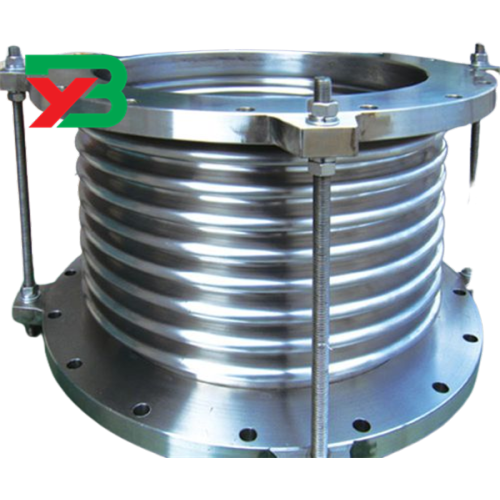

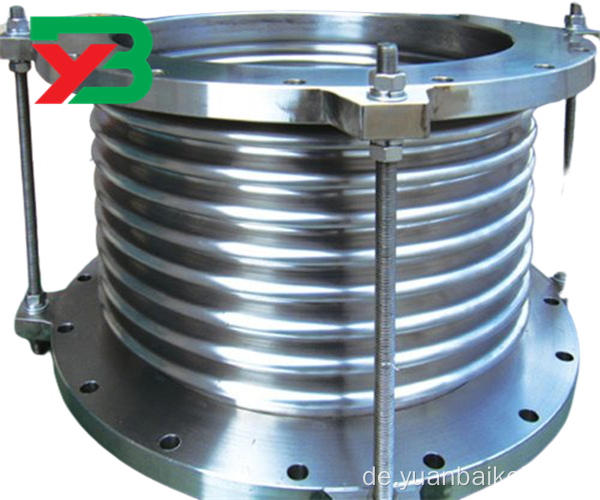

Edelstahl -Metallwellenkompensator

1 Der Metallwellkompensator ist eine Art Kompensator. Der Metallwellkompensator besteht aus austenitischen Edelstahl oder Materialien, die von Benutzern erforderlich sind. Es hat eine ausgezeichnete Flexibilität, Korrosionsbeständigkeit, hohe Temperaturbeständigkeit (- 235 ℃ ~+450 ℃) und Hochdruckwiderstand (bis zu 32 mPa). Es kann in eine beliebige Richtung in der Rohrleitung angeschlossen werden, um die Temperatur kompensieren, Vibrationen absorbieren, das Rauschen reduzieren, die Richtung der mittleren Abgabe ändern, um die mechanische Verschiebung zwischen Rohren oder zwischen Rohren und Geräten zu beseitigen. Der Doppelflanschmetall -Wellblech -Schlauch ist besonders für flexible Verbindungen von geeignet geeignet Verschiedene Pumpen, Ventile usw. mit Verschiebung und Vibration.

2 Der Metallwellkompensator besteht aufgrund seiner unterschiedlichen Verwendungen aus verschiedenen Metallmaterialien. Aufgrund ihrer unterschiedlichen Materialien sind auch die Eigenschaften und Verwendungen der verarbeiteten Metallwellenrohre unterschiedlich.

3

Es gibt zwei Arten von Balgs, die vom Metallwellkompensator verwendet werden, einer ist Spiralwellrohr, der andere ist ringförmiger Wellkompensator

4 Spiralmetall Wellblechkompensator

5 Das Spiralmetall -Wellrohr ist eine röhrenförmige Schale mit spiral angeordneten Wellen. Es gibt einen Helixwinkel zwischen zwei benachbarten Wellen, und alle Wellen können durch eine Helix verbunden werden.

6 Der ringförmige Metallwellkompensator ist eine röhrenförmige Hülle mit geschlossenen kreisförmigen Wellen. Die Wellen sind in Reihe durch kreisförmige Wellen verbunden. Das ringförmige Wellrohr wird gebildet, indem ein nahtloses Rohr oder ein geschweißtes Rohr verarbeitet wird. Aufgrund der Verarbeitungsmethode ist die Länge eines einzelnen Rohrs normalerweise kürzer als die eines spiralförmigen Wellrohrs. Die Vorteile von ringförmigen Balgs sind eine gute Elastizität und kleine Steifheit.

7 Als flexibler, druckfestem Rohranschluss ist der Metallwellenkompensator im Flüssigtransportsystem installiert, um die gegenseitige Verschiebung der Verbindungsenden von Rohren oder Maschinen und Geräten zu kompensieren, die Vibrationsenergie aufzunehmen und eine Rolle bei der Reduzierung der Vibrationsreduzierung und der Rauschreduzierung zu spielen . Es hat viele Eigenschaften, wie z. B. gute Flexibilität, leichtes Gewicht, Korrosionsbeständigkeit, Ermüdungsbeständigkeit, hohe und niedrige Temperaturwiderstand.

9 Metallwellrohre bestehen aus verschiedenen Metallmaterialien aufgrund ihrer unterschiedlichen Verwendungen. Aufgrund ihrer unterschiedlichen Material

Produktleistung

Wie in Tabelle (i) beschrieben. Nennen Sie Materialmodellmaterial

Code -Betriebstemperaturleistung

Messing

Der Balg H80 H-60 ​​℃ ～+100 ℃ weisen eine geringe Elastizität, eine große Hysterese und Nachwirkung sowie gute Lötlichkeit auf. Es kann als Messelement in nicht ätzenden Medien und Instrumenten mit geringer Genauigkeit verwendet werden.

Zinnbronze

Das Wellpipe QSN6,5 ～ 0,1 x - 60 ℃+100 ℃ hat eine gute Elastizität, Festigkeit und Korrosionsbeständigkeit, eine kleine Hysterese und eine elastische Nachwirkung, eine gute Lötfähigkeit und wird häufig als Messelement verwendet.

Beryllium Bronze

Wellpipe QBE2P - 60 ℃ ~+150 ℃ hat eine sehr kleine Hysterese und eine elastische Nachwirkung sowie eine hohe elastische Stabilität, eine Korrosionsbeständigkeit und nicht -magnetisch. Es wird hauptsächlich in hoher Präzisionsmessinstrumenten verwendet.

Edelstahl

Wellpipe 1CR18NI9TI G-194 ℃ ～+400 ℃ hat eine hohe Biegefestigkeit und Korrosionsbeständigkeit sowie eine gute Schweißleistung. Es kann als Messen, Versiegeln, Verbinden und Kompensation von Elementen in korrosivem Medium verwendet werden.
