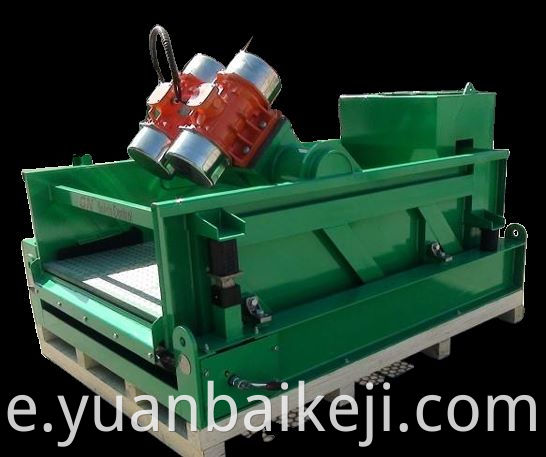

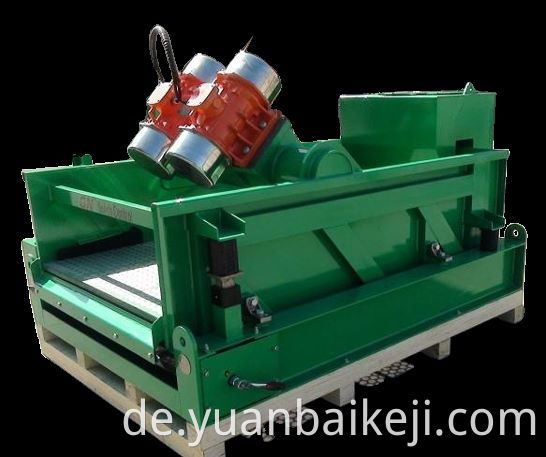

Shale Shale Shale Shaker zum Bohren solider Kontrolle

Bohrflüssigkeitsschiefer Shaker ist ein primäres solides Kontrollgerät für das Bohren von Schlammreinigungssystemen.
Der importierte vibrierende Motor wird verwendet, der für eine einzelne, doppelte oder dreifache Ölbohrflüssigkeitsreinigung geeignet ist, und Bohrflüssigkeitsschieferschüttler kann auch zum Schieferschüttler von Schlammreiniger verwendet werden. Bohrflüssigkeitsschieferschüttler weist eine hohe Schwingungsintensität, einen großen Screening -Bereich, ein verstellbarer Screen -Box -Winkel, eine kompakte Struktur und eine hervorragende Leistung auf. Bohrflüssigkeitsschieferschüttler wird häufig bei Ölbohrungen, grabenloser horizontaler Richtungskreuzung, methanbettem Kohlebohr, Schiefergasbohrungen, Umweltschutz und anderen Schlammreinigungsbehandlungsfeldern eingesetzt

Form und Typ
Auch bearbeiten
Übertragung
Bohrflüssigkeitsschieferschüttler ist eine herkömmliche Ausrüstung, mit der die feste Phase von zirkulierender Bohrflüssigkeit getrennt wird. Es gibt viele Formen und Arten von Schieferschütteln, darunter:
eines
Bohrflüssigkeit fließt auf quadratischem oder rechteckigem Sieb;
zwei
Die Bohrflüssigkeit fließt in der Mitte des rotierenden, nicht vibrierenden zylindrischen Siebstoffs;
drei
Die Bohrflüssigkeit fließt von der Mitte zur Peripherie auf dem runden Bildschirmtuch.
Obwohl vibrierende Bildschirme anderer Formen ausprobiert wurden, wurden sie nicht kommerzialisiert. Die meisten Schieferschüttler verwenden rechteckiges Bildschirmtuch. Große feste Partikel werden am unteren Ende der Schwingung entfernt. Kleine feste Partikel und Bohrflüssigkeit fließen durch die Bildschirmoberfläche und betreten Sie das zirkulierende System erneut. Der Festkörper mit Bohrflüssigkeit von mehr als 74 Mikrometern ist für die Leistung der Bohrflüssigkeit ungünstig. API200 -Mesh -Vibrationsbildschirm wird auf dieser Grundlage formuliert. Nur 3% der Gewichtungsmaterialien, die den API -Klassifizierungskriterien erfüllen, haben eine Partikelgröße von mehr als 74 Mikrometern. In dieser Größe wird der größte Teil des Barits aus Bohrflüssigkeit entfernt, was die Leistung von Bohrflüssigkeiten und Bohrkosten ernsthaft beeinträchtigen wird.

Struktur
Bohrflüssigkeitsschiefer Shaker besteht hauptsächlich aus Basis, Bildschirmkasten, Bildschirm, Schlamm -Protokoll -Tank, aufregendem Motor, Dämpfungsfeder, Steuerschalter, Regulierungsvorrichtung usw.
1. Bildschirmfeld: Das Bildschirmfeld besteht aus weichem (hartem) Haken-Bildschirm-Netz- und Rahmen-Bildschirm-Netz, das mit Schrauben oder keilförmigen Blockstruktur festgezogen wird, damit die Spannung sicher und zuverlässig ist und das Bildschirmnetz nicht einfach ist beschädigt. Dieser Knoten ist zuverlässig, einfach zu bedienen und einfach zu warten.
2. Schlammprotokollierungseinheit: Das Strukturoptimierungsdesign wird unter Bezugnahme auf fremde berühmte Marken durchgeführt. Der Schlammpuffereffekt ist gut und die Lebensdauer des Bildschirmnetzes wird verlängert.
3. Stromeinheit: Es besteht aus Schockanregungsstrahl und zwei explosionssicheren Vibrationsmotoren mit Marken, mit geringem Vibrationsrauschen, stabilem Betriebseffekt, langer Lebensdauer und bequemer Installation und Wartung.
4. Dämpfungsvorrichtung: Hochfestige Verbundkautschukstruktur, gute Stabilität, gute Dämpfungseffekt und niedriges Rauschen.
5. Einstellungsvorrichtung: Es wird die Einstellstruktur unter der Bleischraube mit hoher Einstellungsgenauigkeit, guter Stabilität und einfachem und bequemem Betrieb übernommen.
6. Steuergerät: Verwenden Sie die explosionsdichte oder nicht explosionssichere Kontrollvorrichtung mit Marke mit guter Sicherheitsleistung, starker Wertminderung des Start-up-Schutzes und einer langen Lebensdauer.

Arbeitsprinzip
1. Der Bohrflüssigkeitsschieferschüttler ist die primäre feste Kontrollausrüstung im Bohrschlamm -Festphasenkontrollsystem, das 74 & mgr; Schlamm -Feststoffpartikel über m verkleinert.
2. Bohrflüssigkeitsschieferschüttler basiert auf der linearen Bewegung, der kreisförmigen Bewegung oder der elliptischen Bewegungsspur, die vom Vibrationsmotor durch den Anregungsstrahl unter der Wirkung der exzentrischen Blockkraft erzeugt wird. Der Winkel zwischen der vertikalen Linie der beiden Motoren und dem Bildschirm ist ein Winkel oder eine gerade Linie, so dass die Drehrichtung der beiden Anregungsmotoren entgegengesetzt ist und die durch ihren gegenseitige Operation erzeugte Anregungskraft in x -Richtung ausgeglichen wird. und die Anregungskraft ist Null. In der y -Richtung werden die aufregenden Kräfte der beiden Motoren über die gesamte obere und untere Bildschirmkästen über die Y -Achse bewegt, und gleichzeitig wird der Schlamm auf der Leinwandoberfläche entlang des Y Achse und bewegt sich dann vorwärts, wenn sie frei fällt. Auf diese Weise wird der Schlamm ständig nach oben und unten geworfen, um den Schlamm vorwärts zu bringen. Die Schlammflüssigkeit läuft durch den Bildschirm in den Schlammtank, und einige feste Partikel im Schlamm, die größer als die Netzlöcher sind, werden herausgeprüft, um die Rolle der Schlammreinigung zu spielen.
