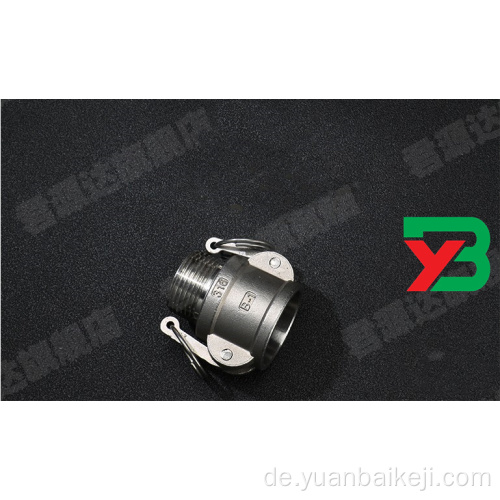

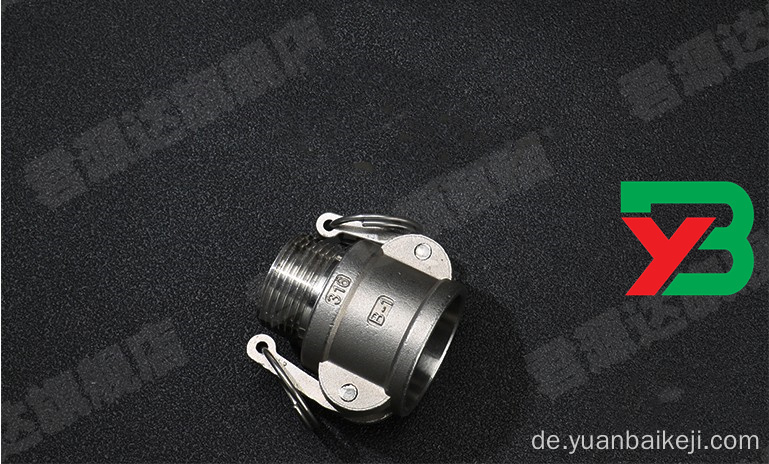

Aluminium Cam Lock Female End

Schnellstecker Typ Kurzanschluss

Quick Connector ist ein Anschluss, der Pipelines ohne Werkzeuge anschließen oder trennen kann. Schnelle Anschlüsse können unterteilt werden in: Schnellanschluss für Luft, Schnellanschluss für Sauerstoffbrennstoffgas, Schnellanschluss für Gas und Flüssigkeit, Schnellanschluss für Öldruck, Schnellanschluss für Inertgas, Schnellanschluss zum Abkühlen von Wassertemperatur und Halbleiter -Schnellanschluss. Hier stellen wir hauptsächlich die schnelle Kopplung des in der petrochemischen Industrie verwendeten Grifftyps ein.

Produkt Klassifikation

Der Schnellanschluss des Schraubenschlüssel Typ ist gemäß dem Modell in 9 Typen unterteilt: KJT-A-Typ, B-Typ, C-Typ, D-Typ, E-Typ, F-Typ, DC-Typ, DP-Typ und nicht standardmäßiger Typ, einschließlich 4 männliche Köpfe von männlichen Köpfen von Typ A, E -Typ, F -Typ und DP sowie 4 weibliche Köpfe vom Typ B, C -Typ, D -Typ und Gleichstromart.

Die Schnellstecker des Schraubenschlüssels sind gemäß den Materialien in vier Kategorien unterteilt: Schnellanschlüsse aus Edelstahlschlüssel, Schnellanschlüsse vom Typ Messingschlüssel, Schnellanschlüsse vom Typ Aluminiumlegierung, Schnellanschlüsse.

technische Parameter

Fertigungsmaterial: 304 316 Aluminiumlegierung Messing Plastik

Nenndurchmesser: DN15-DN150mm

Nenndruck: 16-64 kg

Anwendbare Temperatur: - 20 ~ 150 ℃

Anwendbares Medium: Wasser, Öl, Gas und einige ätzende Flüssigkeiten.

Anwendungsbereich: industrielle, chemische, verflüssige Erdölgas, Fahrzeug- und Schiffsherstellungsgeräte usw.

Verbindungsmethode: Gewinde, Schweißen, Flansch, Schnellanschluss, Schraubenschlüsseltyp usw.

Produktfunktionen:

1. Zeiteinsparung und Arbeitssparung: Wenn Sie den Ölkreis durch den Schnellanschluss trennen und anschließen, ist die Aktion einfach, Zeit und Arbeitskräfte sparen.

2. Kraftstoffeinsparung: Wenn der Ölkreis gebrochen ist, kann das einzelne Ventil am Schnellanschluss den Ölkreis schließen, und das Öl fließt nicht aus, um den Verlust des Öldrucks zu vermeiden.

3. Umweltschutz: Wenn der schnelle Stecker gebrochen und angeschlossen ist, wird das Öl die Umwelt nicht austreten und schützen.

4. Ausrüstungsdesign ist einzigartig und bequem für den Transport: Große Geräte oder hydraulische Werkzeuge, die leicht getragen werden müssen, können mit schnellen Anschlüssen zerlegt und transportiert werden und dann nach der Ankunft am Ziel angewendet werden.

5. Wirtschaft: Alle oben genannten Vorteile schaffen einen wirtschaftlichen Wert für Kunden.

Schnelle Anschlussklassifizierung Beschreibung:

● Typ A: - Ein Ende ist das Gelenk, das in den weiblichen Kopf eingebettet ist, und das andere Ende ist der interne Fadenanschluss.

● Typ B: - Ein Ende ist der konkave Stift zum Klemmen des männlichen Kopfes, und das andere Ende ist der externe Fadenanschluss;

● Typ C: - Ein Ende ist eine Rille zum Klemme des männlichen Kopfes, und das andere Ende ist ein bambusförmiger Schlauchanschluss;

● Typ D: Ein Ende ist die Rille zum Klemmen des männlichen Kopfes, und das andere Ende ist der interne Fadenanschluss.

● Typ E: - Ein Ende ist ein in den weiblicher Kopf eingebetteter Anschluss, und das andere Ende ist eine bambusförmige Schlauchverbindung.

● Typ F: - Ein Ende ist das Gelenk, das in den weiblichen Kopf eingebettet ist, und das andere Ende ist der externe Fadenanschluss;

● DC -Typ: runder weiblicher Stecker mit Flossen, die den männlichen Kopf fangen können;

● DP -Typ: Schneller männlicher Stecker, verwendet mit dem übergeordneten Körper.
