Edelstahl -Schnellanschluss weiblich

Schnellstecker Typ Kurzanschluss

Quick Connector ist ein Anschluss, der Pipelines ohne Werkzeuge anschließen oder trennen kann. Schnelle Anschlüsse können unterteilt werden in: Schnellanschluss für Luft, Schnellanschluss für Sauerstoffbrennstoffgas, Schnellanschluss für Gas und Flüssigkeit, Schnellanschluss für Öldruck, Schnellanschluss für Inertgas, Schnellanschluss zum Abkühlen von Wassertemperatur und Halbleiter -Schnellanschluss. Hier stellen wir hauptsächlich die schnelle Kopplung des in der petrochemischen Industrie verwendeten Grifftyps ein.

Produkt Klassifikation

Der Schnellanschluss des Schraubenschlüssel Typ ist gemäß dem Modell in 9 Typen unterteilt: KJT-A-Typ, B-Typ, C-Typ, D-Typ, E-Typ, F-Typ, DC-Typ, DP-Typ und nicht standardmäßiger Typ, einschließlich 4 männliche Köpfe von männlichen Köpfen von Typ A, E -Typ, F -Typ und DP sowie 4 weibliche Köpfe vom Typ B, C -Typ, D -Typ und Gleichstromart.

Die Schnellstecker des Schraubenschlüssels sind gemäß den Materialien in vier Kategorien unterteilt: Schnellanschlüsse aus Edelstahlschlüssel, Schnellanschlüsse vom Typ Messingschlüssel, Schnellanschlüsse vom Typ Aluminiumlegierung, Schnellanschlüsse.

technische Parameter

Fertigungsmaterial: 304 316 Aluminiumlegierung Messing Plastik

Nenndurchmesser: DN15-DN150mm

Nenndruck: 16-64 kg

Anwendbare Temperatur: - 20 ~ 150 ℃

Anwendbares Medium: Wasser, Öl, Gas und einige ätzende Flüssigkeiten.

Anwendungsbereich: industrielle, chemische, verflüssige Erdölgas, Fahrzeug- und Schiffsherstellungsgeräte usw.

Verbindungsmethode: Gewinde, Schweißen, Flansch, Schnellanschluss, Schraubenschlüsseltyp usw.

Produktfunktionen:

1. Zeiteinsparung und Arbeitssparung: Wenn Sie den Ölkreis durch den Schnellanschluss trennen und anschließen, ist die Aktion einfach, Zeit und Arbeitskräfte sparen.

2. Kraftstoffeinsparung: Wenn der Ölkreis gebrochen ist, kann das einzelne Ventil am Schnellanschluss den Ölkreis schließen, und das Öl fließt nicht aus, um den Verlust des Öldrucks zu vermeiden.

3. Umweltschutz: Wenn der schnelle Stecker gebrochen und angeschlossen ist, wird das Öl die Umwelt nicht austreten und schützen.

4. Ausrüstungsdesign ist einzigartig und bequem für den Transport: Große Geräte oder hydraulische Werkzeuge, die leicht getragen werden müssen, können mit schnellen Anschlüssen zerlegt und transportiert werden und dann nach der Ankunft am Ziel angewendet werden.

5. Wirtschaft: Alle oben genannten Vorteile schaffen einen wirtschaftlichen Wert für Kunden.

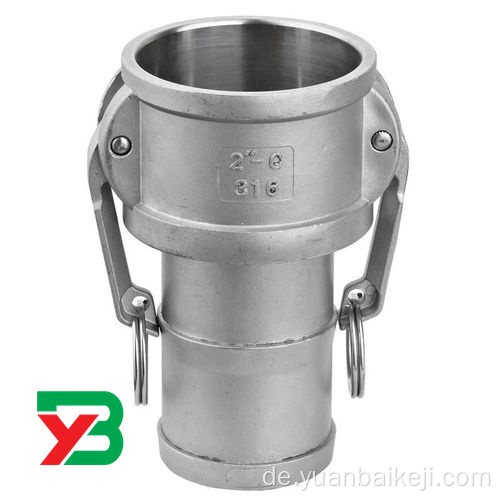

Typ C: Ein Ende ist eine Rille zum Klemmen des männlichen Kopfes. Das andere Ende ist ein bambusförmiger Schlauchanschluss

Die in jeder Charge erzeugten Teile haben positive und negative Unterschiede. Die obige Abbildung dient nur als Referenz. Bitte konsultieren Sie das Kundendienstpersonal für detaillierte Parameter

Schnelle Anschlussklassifizierung Beschreibung:

● Typ A: - Ein Ende ist das Gelenk, das in den weiblichen Kopf eingebettet ist, und das andere Ende ist der interne Fadenanschluss.

● Typ B: - Ein Ende ist der konkave Stift zum Klemmen des männlichen Kopfes, und das andere Ende ist der externe Fadenanschluss;

● Typ C: - Ein Ende ist eine Rille zum Klemme des männlichen Kopfes, und das andere Ende ist ein bambusförmiger Schlauchanschluss;

● Typ D: Ein Ende ist die Rille zum Klemmen des männlichen Kopfes, und das andere Ende ist der interne Fadenanschluss.

● Typ E: - Ein Ende ist ein in den weiblicher Kopf eingebetteter Anschluss, und das andere Ende ist eine bambusförmige Schlauchverbindung.

● Typ F: - Ein Ende ist das Gelenk, das in den weiblichen Kopf eingebettet ist, und das andere Ende ist der externe Fadenanschluss;

● DC -Typ: runder weiblicher Stecker mit Flossen, die den männlichen Kopf fangen können;

● DP -Typ: Schneller männlicher Stecker, verwendet mit dem übergeordneten Körper.
